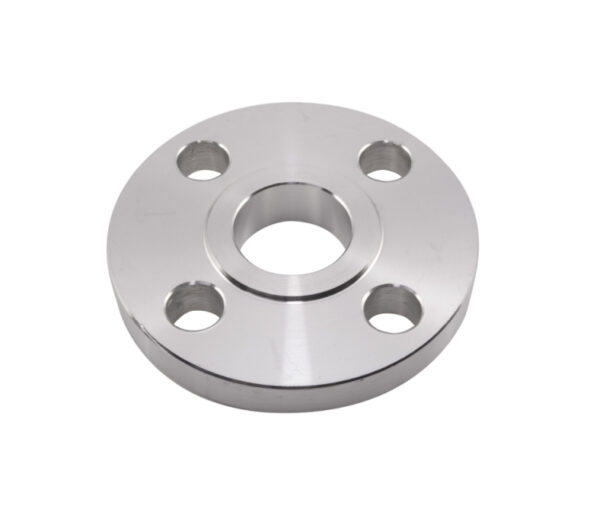

Mặt bích hàn trượt DIN 2543

NHẬN GIÁ TỐT NHẤT

Trò chuyện ngay

Để lại tin nhắn cho chúng tôi

Mô tả

Mặt bích hàn trượt DIN 2543 là một loại mặt bích được thiết kế để trượt lên trên đầu của ống và sau đó được hàn vào vị trí. Mặt bích hàn trượt có lỗ lớn hơn một chút so với ống và được trượt vào vị trí trước khi được hàn ở cả bên trong và bên ngoài để tăng cường độ chắc chắn và giảm rò rỉ.

Ứng dụng

Mặt bích hàn trượt theo tiêu chuẩn DIN 2543 thường được sử dụng trong các ngành công nghiệp như:

Dầu khí
Hóa chất
Công nghiệp năng lượng
Hệ thống dẫn khí và nước
Nhà máy chế biến thực phẩm

Mặt bích hàn trượt DIN 2543 phù hợp cho các ứng dụng áp suất và nhiệt độ thấp đến trung bình, nơi yêu cầu mức độ bảo trì thấp và dễ dàng lắp đặt.

Bản tiêu chuẩn

DIN 2543 là một tiêu chuẩn của Đức quy định các thông số kỹ thuật cho các loại Mặt bích hàn trượt. Các điểm chính bao gồm:

Kích thước và Đường kính:
- Đường kính ngoài (OD)
- Đường kính trong (ID)
- Đường kính lỗ bu lông (Bolt Circle Diameter, BCD)
- Đường kính lỗ bu lông (Bolt Hole Diameter)
- Số lượng và kích thước của lỗ bu lông
Vật liệu: Các loại thép cacbon, thép không gỉ, thép hợp kim và các vật liệu khác phù hợp cho các ứng dụng cụ thể.
Áp suất danh định: Các mặt bích này được thiết kế để chịu áp suất danh định khác nhau, ví dụ như PN6, PN10, PN16, PN25, và PN40.
Kết cấu và Kiểu dáng: Độ dày của mặt bích. Các chi tiết gia công để đảm bảo mặt bích phù hợp và hoạt động hiệu quả trong hệ thống ống.
Tiêu chuẩn sản xuất và kiểm tra: Quy trình sản xuất và kiểm tra chất lượng để đảm bảo các mặt bích đạt các tiêu chuẩn chất lượng cần thiết.

Bảng tổng hợp các vật liệu thường được sử dụng cho Mặt bích hàn trượt DIN 2543

Vật liệu	Ký hiệu	Thành phần chính	Đặc điểm	Ứng dụng
Thép cacbon	ASTM A105	Cacbon, Mangan	Độ bền cao, dễ gia công, giá thành thấp	Đường ống dẫn dầu, khí, nước
Thép không gỉ	ASTM A182 F304/304L	Cr 18%, Ni 8%	Chống ăn mòn tốt, độ bền cao	Công nghiệp hóa chất, thực phẩm, dược phẩm
Thép không gỉ	ASTM A182 F316/316L	Cr 16-18%, Ni 10-14%, Mo 2-3%	Chống ăn mòn cao trong môi trường axit	Công nghiệp hóa chất, biển
Thép hợp kim	ASTM A182 F11	Cr 1.25%, Mo 0.5%	Chịu nhiệt độ và áp suất cao	Công nghiệp năng lượng, nồi hơi
Thép hợp kim	ASTM A182 F22	Cr 2.25%, Mo 1%	Chịu nhiệt độ và áp suất cao, chống ăn mòn	Công nghiệp dầu khí, hóa chất
Thép không gỉ Duplex	ASTM A182 F51	Cr 22%, Ni 5%, Mo 3%	Chống ăn mòn cao, độ bền cơ học tốt	Công nghiệp dầu khí, hóa chất, biển
Thép không gỉ Super Duplex	ASTM A182 F53/F55	Cr 25%, Ni 7%, Mo 4%	Chống ăn mòn rất cao, độ bền cơ học xuất sắc	Công nghiệp dầu khí, hóa chất, biển
