Các loại cút (Elbow) trong ASME B16.9 – Phân loại 90°, 45°, Long-radius và Short-radius

Các loại cút (Elbow) trong ASME B16.9

– Phân loại 90°, 45°, Long-radius và Short-radius

Trong hệ thống đường ống công nghiệp, cút (elbow) là một phụ kiện quan trọng, giúp thay đổi hướng dòng chảy của chất lỏng, khí hoặc hơi. Theo tiêu chuẩn ASME B16.9, cút hàn nối (buttweld elbow) được thiết kế với nhiều loại góc và bán kính cong khác nhau để phù hợp với yêu cầu vận hành của hệ thống. Trong bài viết này, chúng ta sẽ tìm hiểu về các loại cút phổ biến, bao gồm cút 90°, cút 45°, cút long-radius (LR) và cút short-radius (SR).

1. Giới thiệu về ASME B16.9

Tiêu chuẩn ASME B16.9 quy định về các loại phụ kiện hàn đối đầu (buttweld fittings) trong hệ thống đường ống, bao gồm cút, tê, giảm, bích, đầu bịt, và các phụ kiện chuyển tiếp khác. Tiêu chuẩn này được áp dụng rộng rãi trong các ngành công nghiệp dầu khí, hóa chất, cấp thoát nước, năng lượng và nhiều lĩnh vực khác.

Trong đó, cút hàn nối là một trong những phụ kiện quan trọng nhất, giúp chuyển hướng dòng chảy theo các góc khác nhau, phổ biến nhất là 45° và 90°, với hai loại bán kính cong long-radius (LR) và short-radius (SR).

2. Các loại cút theo góc cong

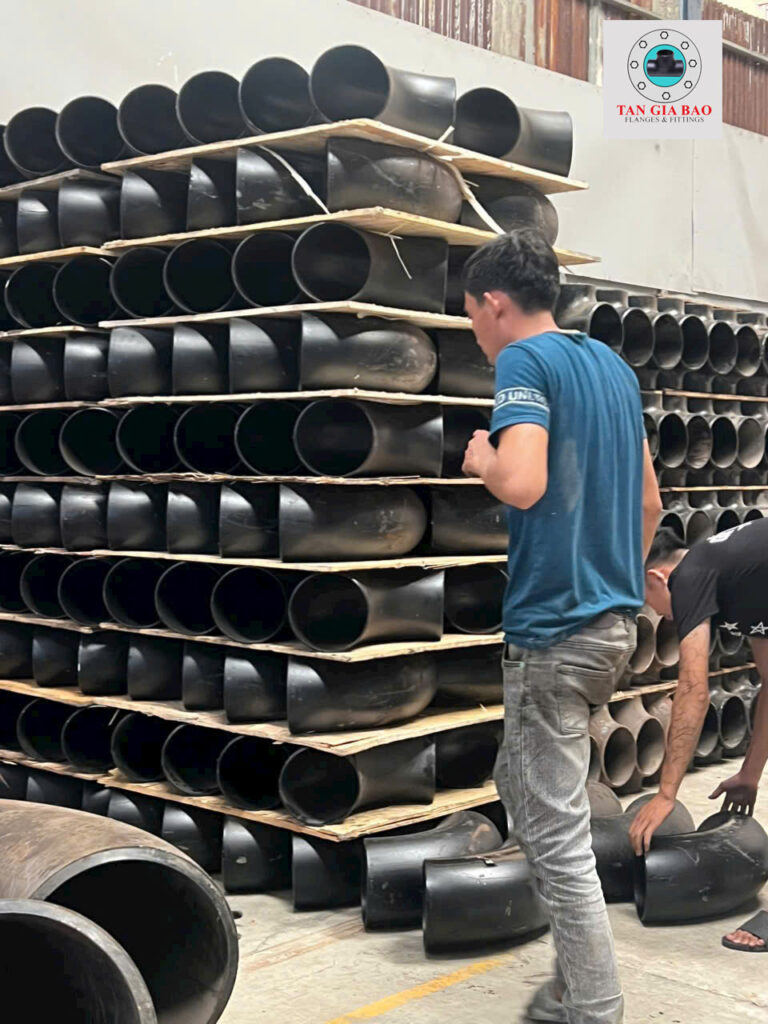

2.1 Cút 90° (Elbow 90 Degree)

Cút 90° là loại phổ biến nhất, cho phép thay đổi hướng dòng chảy vuông góc (90 độ). Nó được sử dụng rộng rãi trong hệ thống ống dẫn nước, khí, dầu và hóa chất.

• Ứng dụng: Sử dụng trong hệ thống đường ống cần chuyển hướng dòng chảy mạnh, đặc biệt là trong các hệ thống cấp thoát nước, HVAC, dầu khí và công nghiệp nặng.
• Lựa chọn: Có thể là loại long-radius (LR) hoặc short-radius (SR), tùy vào không gian lắp đặt và tốc độ dòng chảy yêu cầu.

2.2 Cút 45° (Elbow 45 Degree)

Cút 45° có góc chuyển hướng nhẹ hơn, giúp giảm áp lực và tổn thất dòng chảy so với cút 90°.

• Ứng dụng: Được sử dụng khi cần thay đổi hướng dòng chảy mà không tạo ra áp lực đột ngột như cút 90°.
• Lợi ích: Giảm ma sát, hạn chế tụt áp suất, giúp dòng chảy ổn định hơn.

3. Các loại cút theo bán kính cong

3.1 Cút long-radius (LR Elbow)

Cút long-radius (viết tắt là LR) có bán kính cong bằng 1.5 lần đường kính danh nghĩa (D) của ống.

• Ưu điểm:

  • Giảm thiểu áp lực dòng chảy.
  • Giảm tổn thất ma sát và hao hụt áp suất.
  • Phù hợp với các hệ thống dòng chảy có tốc độ cao.

• Ứng dụng:

  • Được sử dụng phổ biến trong các hệ thống đường ống lớn, đặc biệt là trong ngành công nghiệp dầu khí, hóa chất và năng lượng.

3.2 Cút short-radius (SR Elbow)

Cút short-radius (viết tắt là SR) có bán kính cong bằng 1 lần đường kính danh nghĩa (D) của ống.

• Ưu điểm:

  • Tiết kiệm không gian lắp đặt do kích thước nhỏ gọn.
  • Phù hợp với hệ thống đường ống có diện tích hạn chế.

• Nhược điểm:

  • Gây tổn thất áp suất cao hơn so với cút long-radius.
  • Dễ bị ăn mòn và xói mòn hơn do áp lực dòng chảy cao tại điểm uốn.

• Ứng dụng:

  • Phù hợp với các khu vực có không gian lắp đặt chật hẹp, như trong các nhà máy công nghiệp hoặc hệ thống HVAC.

4. So sánh nhanh giữa các loại cút

5. Kết luận

Việc lựa chọn loại cút (elbow) phù hợp trong hệ thống đường ống phụ thuộc vào nhiều yếu tố như không gian lắp đặt, áp suất vận hành, tốc độ dòng chảy và yêu cầu kỹ thuật. Trong đó:

• Cút 90° phù hợp cho các hệ thống cần thay đổi hướng dòng chảy mạnh.
• Cút 45° giúp dòng chảy ổn định hơn và hạn chế tổn thất áp suất.
• Cút long-radius (LR) thích hợp cho các hệ thống có dòng chảy lớn, giảm ma sát và hao hụt áp suất.
• Cút short-radius (SR) là lựa chọn tối ưu khi không gian lắp đặt bị giới hạn.

Khi thiết kế và thi công hệ thống đường ống, việc hiểu rõ đặc điểm của từng loại cút theo tiêu chuẩn ASME B16.9 sẽ giúp tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ hệ thống.
