Mặt bích ANSI B16.5 Class 150 300 chi tiết không thể bỏ qua

Mặt bích ANSI B16.5 là một trong những tiêu chuẩn quan trọng trong ngành công nghiệp chế tạo thiết bị, đặc biệt là các hệ thống đường ống và thiết bị liên quan. Tiêu chuẩn này quy định các yêu cầu kỹ thuật đối với các mặt bích sử dụng trong hệ thống đường ống, giúp đảm bảo tính an toàn và hiệu quả trong các ứng dụng vận hành.

Trong bài viết này, chúng ta sẽ tìm hiểu về mặt bích ANSI B16.5 Class 150 và Class 300, bao gồm cấu tạo, đặc điểm kỹ thuật, và ứng dụng của chúng.

1. Tổng Quan về Mặt Bích ANSI B16.5

Tiêu chuẩn ANSI B16.5 quy định các yêu cầu về mặt bích và các phụ kiện nối ống cho các đường ống có kích thước từ 1/2 inch đến 24 inch, với các mức áp suất từ 150 đến 2500 psi. Mặt bích ANSI B16.5 chủ yếu được sử dụng để kết nối các đường ống và các thiết bị trong các hệ thống công nghiệp, bao gồm các hệ thống cấp thoát nước, hóa chất, dầu khí, và các ngành công nghiệp nặng khác.

Các mặt bích này có thể được sản xuất từ nhiều loại vật liệu khác nhau, như thép không gỉ, thép carbon, thép hợp kim, giúp đáp ứng yêu cầu của từng môi trường hoạt động cụ thể.

2. Mặt Bích ANSI B16.5 Class 150 và Class 300

Class 150 và Class 300 là hai trong số các cấp độ áp suất phổ biến được chỉ định trong ANSI B16.5. Mỗi class này có sự khác biệt về khả năng chịu áp suất và ứng dụng trong các hệ thống khác nhau.

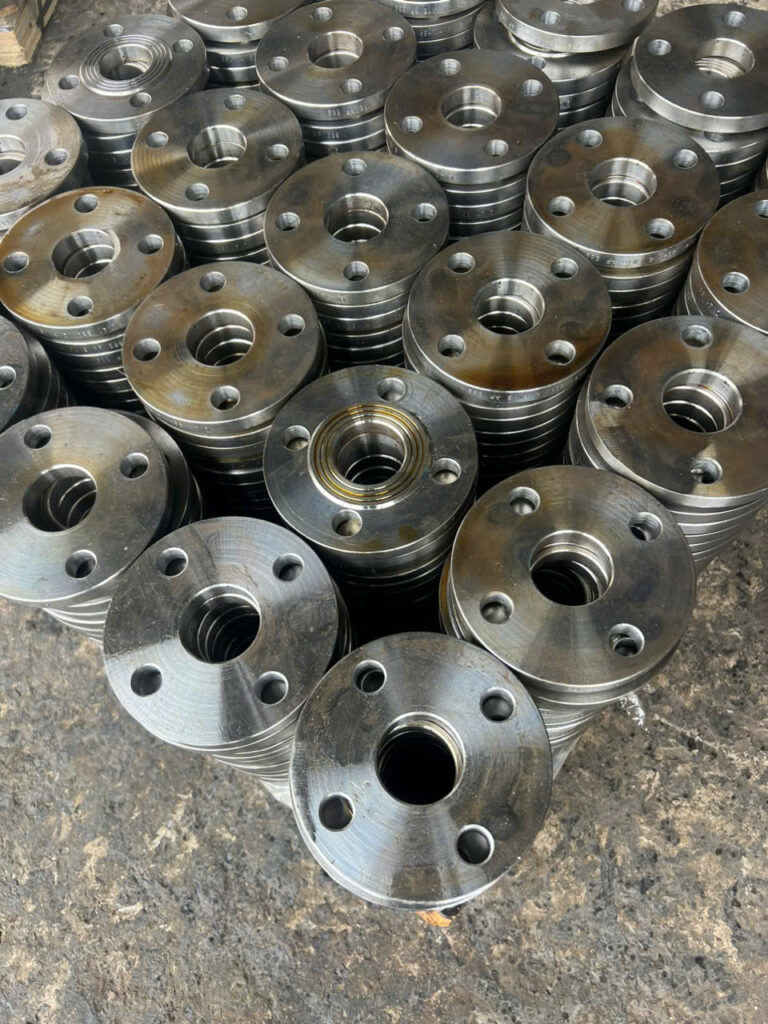

• Mặt Bích Class 150:
  Mặt bích này thường được sử dụng trong các hệ thống có áp suất thấp đến trung bình. Với khả năng chịu áp suất tối đa là 150 psi (10.34 bar) ở nhiệt độ 100°F (37.8°C), Class 150 thích hợp cho các ứng dụng trong ngành nước, xử lý nước thải và một số ngành công nghiệp không yêu cầu áp suất quá cao.

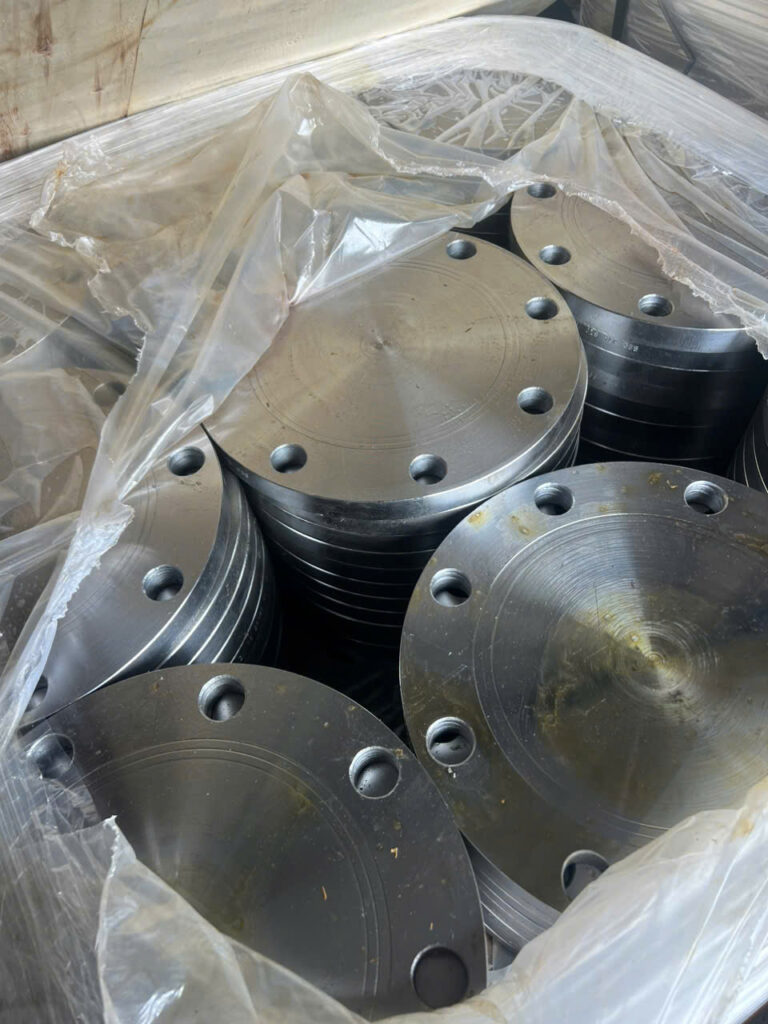

• Mặt Bích Class 300:
  Mặt bích Class 300 có khả năng chịu áp suất cao hơn so với Class 150, với khả năng chịu áp suất tối đa là 300 psi (20.68 bar) ở nhiệt độ 100°F (37.8°C). Class 300 thường được sử dụng trong các hệ thống công nghiệp yêu cầu khả năng chịu áp suất cao hơn, như các hệ thống dầu khí, hóa chất, và nhà máy điện.

3. Cấu Tạo và Kích Thước Mặt Bích ANSI B16.5 Class 150 và Class 300

Mặt bích ANSI B16.5 được thiết kế với nhiều kiểu dáng và kích thước khác nhau. Các mặt bích này có thể có các lỗ ren, lỗ khoan bulông và đường kính khác nhau tùy thuộc vào yêu cầu của hệ thống.

Các thông số kỹ thuật của mặt bích Class 150 và Class 300 bao gồm:

• Đường kính ngoài (OD): Tùy thuộc vào kích thước của ống kết nối (từ 1/2 inch đến 24 inch).
• Đường kính lỗ ren: Thường theo các chuẩn ISO hoặc ASME, với các kiểu lỗ như lỗ tròn hoặc lỗ vuông.
• Độ dày: Mặt bích Class 300 có độ dày cao hơn so với Class 150, giúp chịu được áp suất cao hơn.
• Loại mặt bích: Mặt bích có thể là mặt bích trơn, mặt bích ren hoặc mặt bích hàn (weld neck, slip-on, socket weld, và lap joint).

4. Ứng Dụng của Mặt Bích ANSI B16.5 Class 150 và 300

• Măt bích ANSI B16.5 Class 150

  • Thường được sử dụng trong các hệ thống có áp suất thấp và nhiệt độ không quá cao.
  • Các ứng dụng bao gồm hệ thống cấp thoát nước, hệ thống xử lý nước thải, và các nhà máy chế biến thực phẩm, hóa chất.

• Măt bích ANSI B16.5 Class 300:

  • Sử dụng trong các hệ thống có áp suất và nhiệt độ cao hơn.
  • Thường gặp trong ngành công nghiệp dầu khí, hóa chất, và các hệ thống đường ống công nghiệp chịu áp suất cao.

5. Các Tiêu Chuẩn và Chứng Nhận

Mặt bích ANSI B16.5 Class 150 và Class 300 phải tuân thủ các tiêu chuẩn chất lượng và an toàn nghiêm ngặt. Việc kiểm tra chất lượng mặt bích bao gồm việc kiểm tra độ cứng, độ bền kéo, và khả năng chịu được sự ăn mòn và tác động của môi trường làm việc. Các nhà sản xuất cần cung cấp chứng nhận về chất lượng và xuất xứ sản phẩm để đảm bảo độ tin cậy trong các ứng dụng công nghiệp.

Mặt bích ANSI B16.5 Class 150 và Class 300 đóng vai trò quan trọng trong việc kết nối các hệ thống đường ống trong nhiều ngành công nghiệp khác nhau. Việc lựa chọn mặt bích phù hợp với yêu cầu áp suất và nhiệt độ của hệ thống là yếu tố quan trọng để đảm bảo hiệu suất và an toàn vận hành.

Với sự đa dạng về vật liệu và kích thước, các mặt bích này có thể đáp ứng nhiều nhu cầu khác nhau, từ các ứng dụng nhẹ cho đến các hệ thống công nghiệp nặng yêu cầu khả năng chịu áp suất cao.

Nếu bạn cần thêm thông tin hoặc có câu hỏi cụ thể về mặt bích ANSI B16.5, đừng ngần ngại liên hệ Tân Gia Bảo !
