Bảng Kích Thước và Trọng Lượng Phụ Kiện ASME B16.9
Thông Số Chi Tiết Cho Từng Loại Phụ Kiện
Khi nói đến việc thiết kế và thi công hệ thống đường ống công nghiệp, việc lựa chọn phụ kiện phù hợp và đảm bảo chất lượng là yếu tố then chốt. Một trong những tiêu chuẩn quan trọng giúp định hình các phụ kiện đường ống chính là ASME B16.9, tiêu chuẩn quốc tế quy định về kích thước, vật liệu và trọng lượng của các phụ kiện hàn. Trong bài viết này, chúng ta sẽ tìm hiểu về Bảng kích thước và trọng lượng phụ kiện ASME B16.9 và các thông số chi tiết cho từng loại phụ kiện.
1. Phụ Kiện ASME B16.9 Là Gì?
ASME B16.9 là một tiêu chuẩn do Hiệp hội Cơ khí và Kỹ sư Mỹ (ASME) phát hành, quy định về các kích thước, yêu cầu và quy chuẩn đối với các phụ kiện hàn đường ống như:
-
Tê (Tees)
-
Côn thu (Reducers)
-
Cút (Elbows)
-
Nối ống (Caps)
-
Các loại phụ kiện khác.
Tiêu chuẩn này bao gồm thông tin chi tiết về kích thước ngoài, kích thước trong, chiều dài, vật liệu, và trọng lượng của từng phụ kiện đường ống.
2. Thông Số Chi Tiết Phụ Kiện ASME B16.9
Dưới đây là thông tin chi tiết về một số loại phụ kiện ASME B16.9 phổ biến:
Tê (Tee)
-
Kích thước: Tê ASME B16.9 có nhiều kích thước từ DN15 (1/2 inch) đến DN1200 (48 inch).
-
Vật liệu: Thường được làm từ thép không gỉ (Stainless Steel), thép carbon (Carbon Steel), hoặc hợp kim niken (Nickel Alloy).
-
Trọng lượng: Trọng lượng thay đổi tùy theo kích thước và vật liệu. Ví dụ, tê DN50 có trọng lượng khoảng 5.4 kg, trong khi tê DN600 có thể nặng hơn 200 kg.

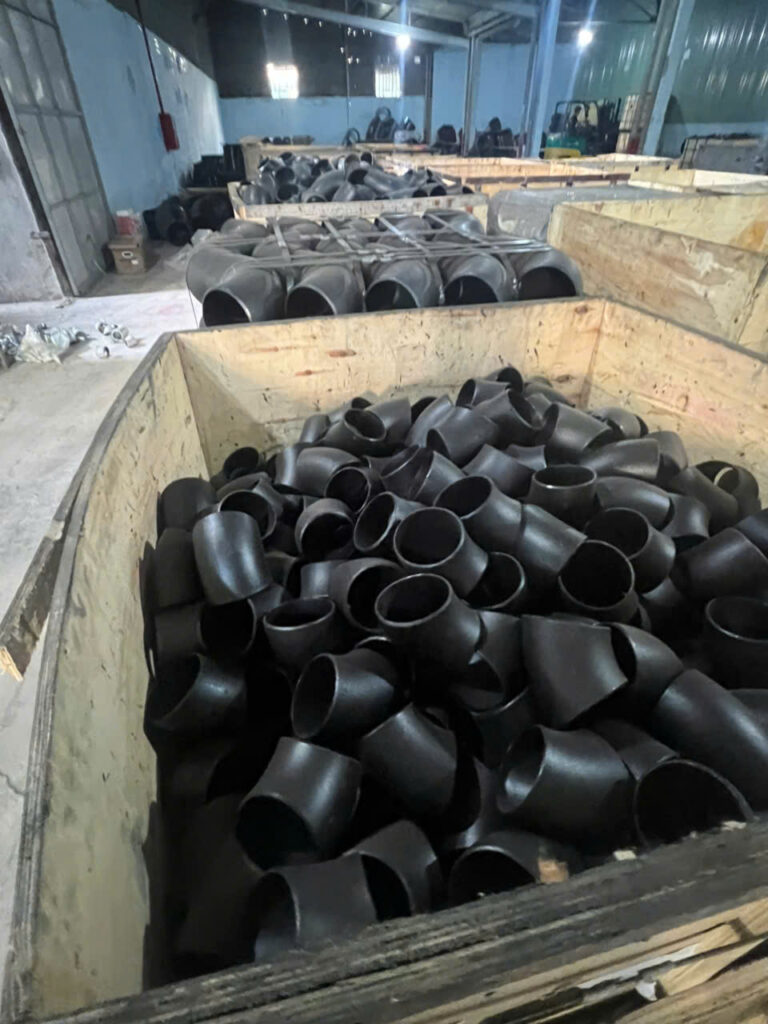

Cút (Elbow)
-
Kích thước: Cút ASME B16.9 có sẵn từ DN15 (1/2 inch) đến DN1200 (48 inch) với các góc phổ biến 45°, 90° và 180°.
-
Vật liệu: Thép không gỉ, thép carbon, hợp kim niken.
-
Trọng lượng: Trọng lượng của cút phụ thuộc vào góc và kích thước. Cút 90° DN100 có trọng lượng khoảng 15 kg, trong khi cút 90° DN600 có thể nặng hơn 100 kg.
Côn Thu (Reducer)
-
Kích thước: Các côn thu được sản xuất với kích thước từ DN15 đến DN1200, với dạng thu nhỏ và dạng mở rộng.
-
Vật liệu: Thép carbon, thép không gỉ, hợp kim niken.
-
Trọng lượng: Côn thu DN50 x DN100 có trọng lượng khoảng 8 kg, trong khi côn thu DN600 x DN800 có thể nặng lên tới 150 kg.
Nối Ống (Caps)
-
Kích thước: Các nắp bịt đường ống ASME B16.9 có kích thước từ DN15 đến DN1200.
-
Vật liệu: Thép không gỉ, thép carbon, hợp kim niken.
-
Trọng lượng: Nối ống DN100 có trọng lượng khoảng 6 kg, trong khi nắp ống DN1000 có thể nặng hơn 50 kg.
3. Các Yêu Cầu Khác
-
Áp Lực: Phụ kiện ASME B16.9 được thiết kế để chịu được các mức áp lực cao tùy theo tiêu chuẩn áp dụng của ngành, thường dao động từ 150 psi (pound per square inch) đến 2500 psi.
-
Độ Bền: Các phụ kiện này được sản xuất theo quy trình nghiêm ngặt, đảm bảo độ bền và khả năng chịu nhiệt, chịu ăn mòn cao.
-
Kiểm Tra Chất Lượng: Các phụ kiện ASME B16.9 phải vượt qua các bài kiểm tra chất lượng khắt khe như kiểm tra độ bền cơ học, độ kín và độ bền dưới tác động của nhiệt độ cao.
4. Tầm Quan Trọng Của Việc Tuân Thủ Tiêu Chuẩn ASME B16.9
Việc lựa chọn phụ kiện ASME B16.9 chính xác và tuân thủ tiêu chuẩn này không chỉ giúp đảm bảo an toàn trong thi công và vận hành hệ thống đường ống mà còn giúp giảm thiểu chi phí bảo trì và tăng cường hiệu suất của hệ thống. Hệ thống phụ kiện đạt tiêu chuẩn ASME B16.9 sẽ có tuổi thọ lâu dài, ít gặp sự cố trong quá trình vận hành.
Bảng kích thước và trọng lượng phụ kiện ASME B16.9 cung cấp thông tin chi tiết và chính xác về các loại phụ kiện hàn đường ống, giúp các kỹ sư và nhà thầu lựa chọn sản phẩm phù hợp cho dự án của mình. Tuân thủ các thông số kỹ thuật trong tiêu chuẩn này không chỉ giúp đảm bảo chất lượng công trình mà còn đảm bảo an toàn và hiệu quả cho hệ thống đường ống.
Hãy luôn chọn những sản phẩm đạt tiêu chuẩn ASME B16.9 để hệ thống đường ống của bạn luôn hoạt động ổn định và lâu dài.
‘——–
